2.1 信号灯总览与通行规则
数据来源与使用声明
本章图样摘自国家标准 GB 14886-2016《道路交通信号灯设置与安装规范》（2016-12-13 发布，2017-07-01 实施），由本项目根目录的 PDF 原文裁剪/渲染而来；实拍照片来自 Wikimedia Commons（来源与许可清单：docs/public/lights-photo/manifest.json）。**标准原文版权归国家标准管理机构所有，图片仅限个人学习，请勿传播或商用。**官方在线阅览：国家标准全文公开系统（检索 GB 14886）。
法规依据：《道路交通安全法实施条例》（2017年修订）第 29 条（信号灯种类）、第 38~43 条（通行规则）。

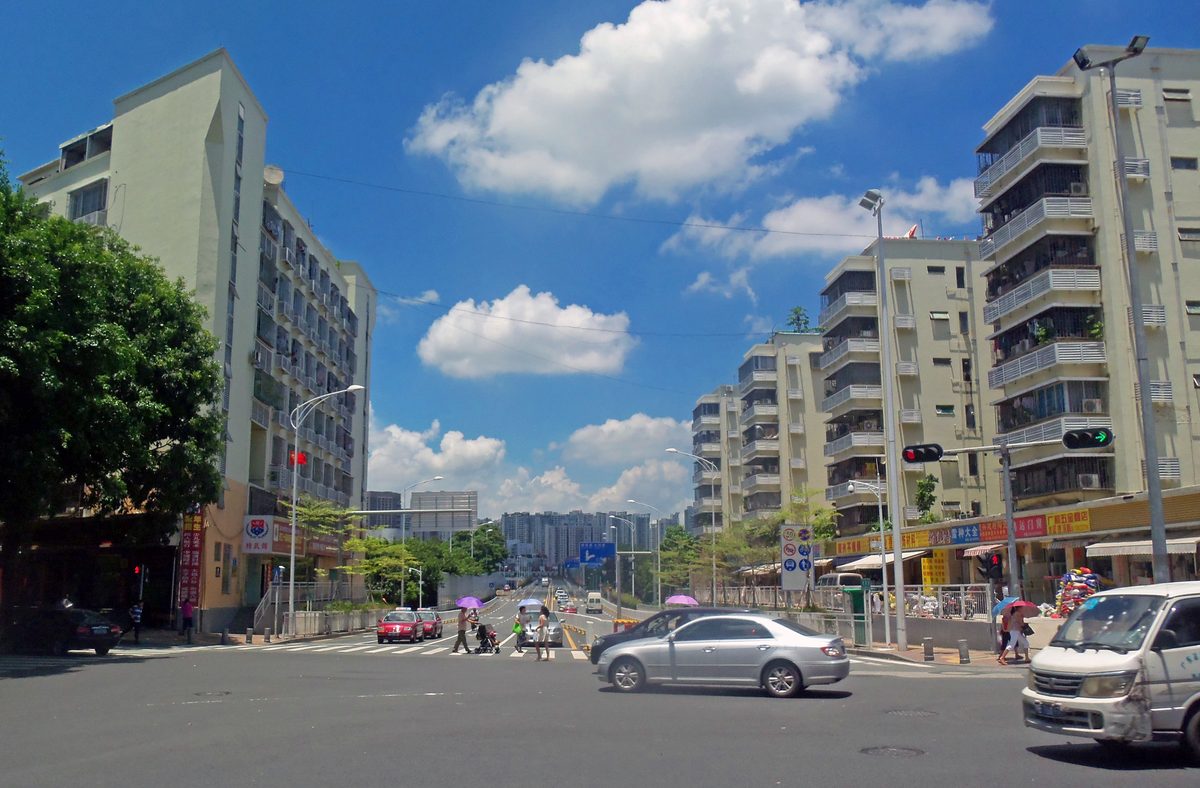

中国路口灯组实拍（深圳，含圆盘灯与箭头灯组合）：
2.1.1 信号灯的七种类型（实施条例第 29 条 + GB 14886）

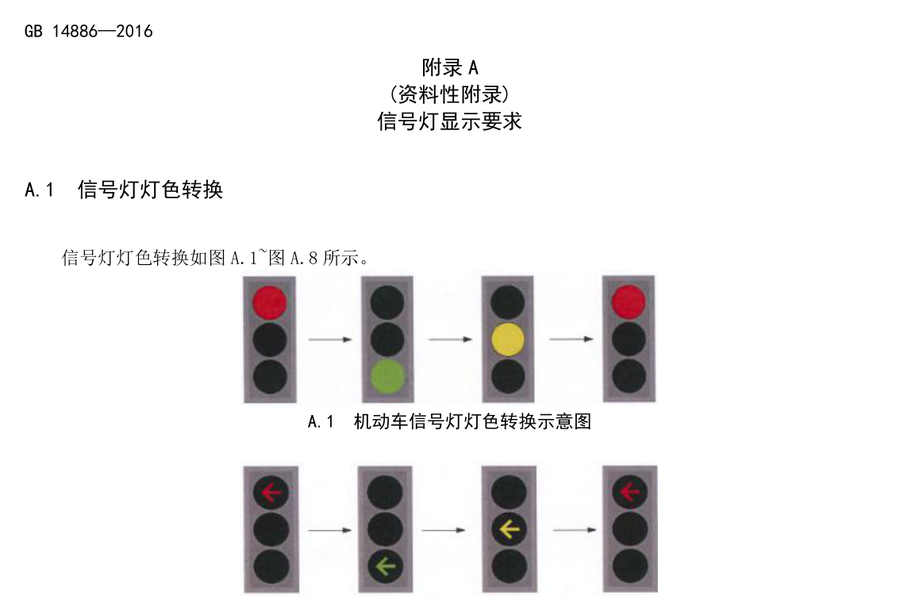

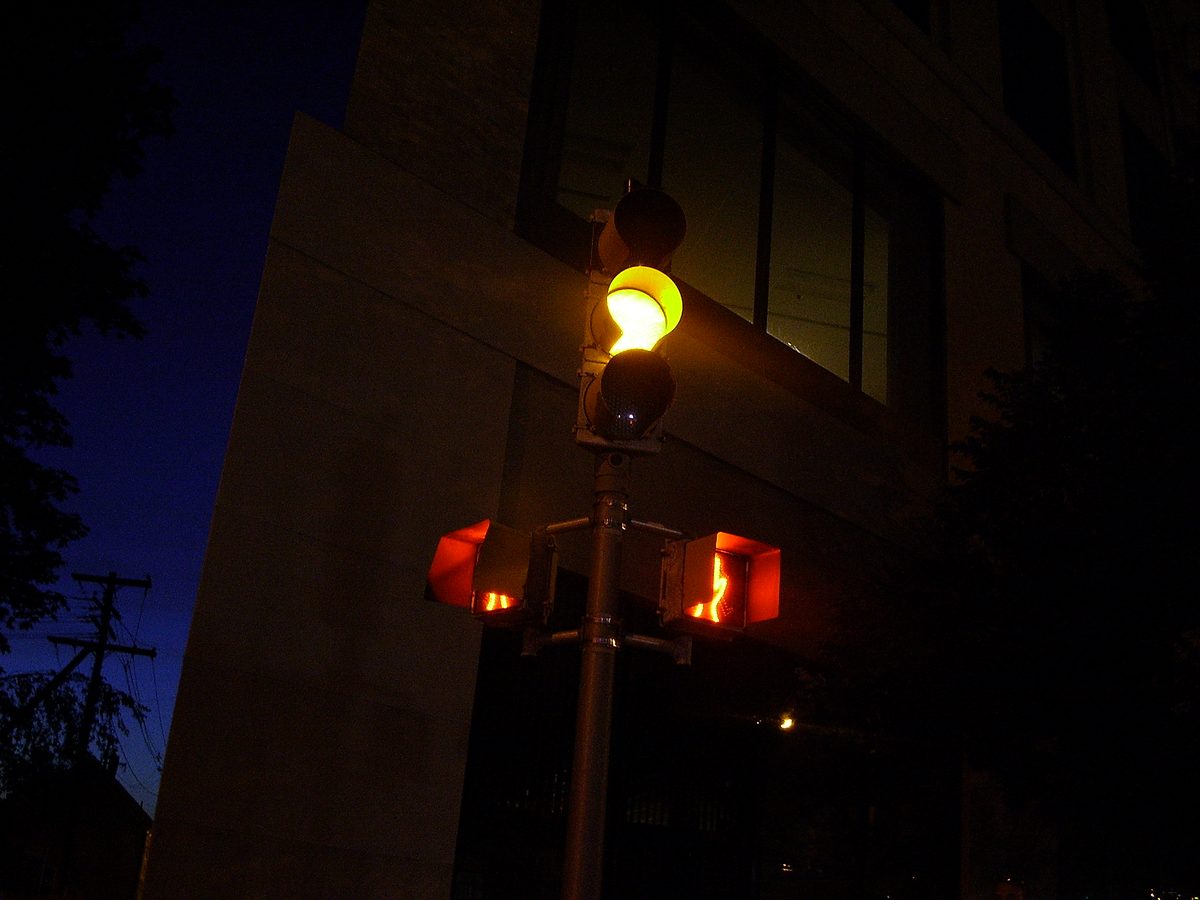

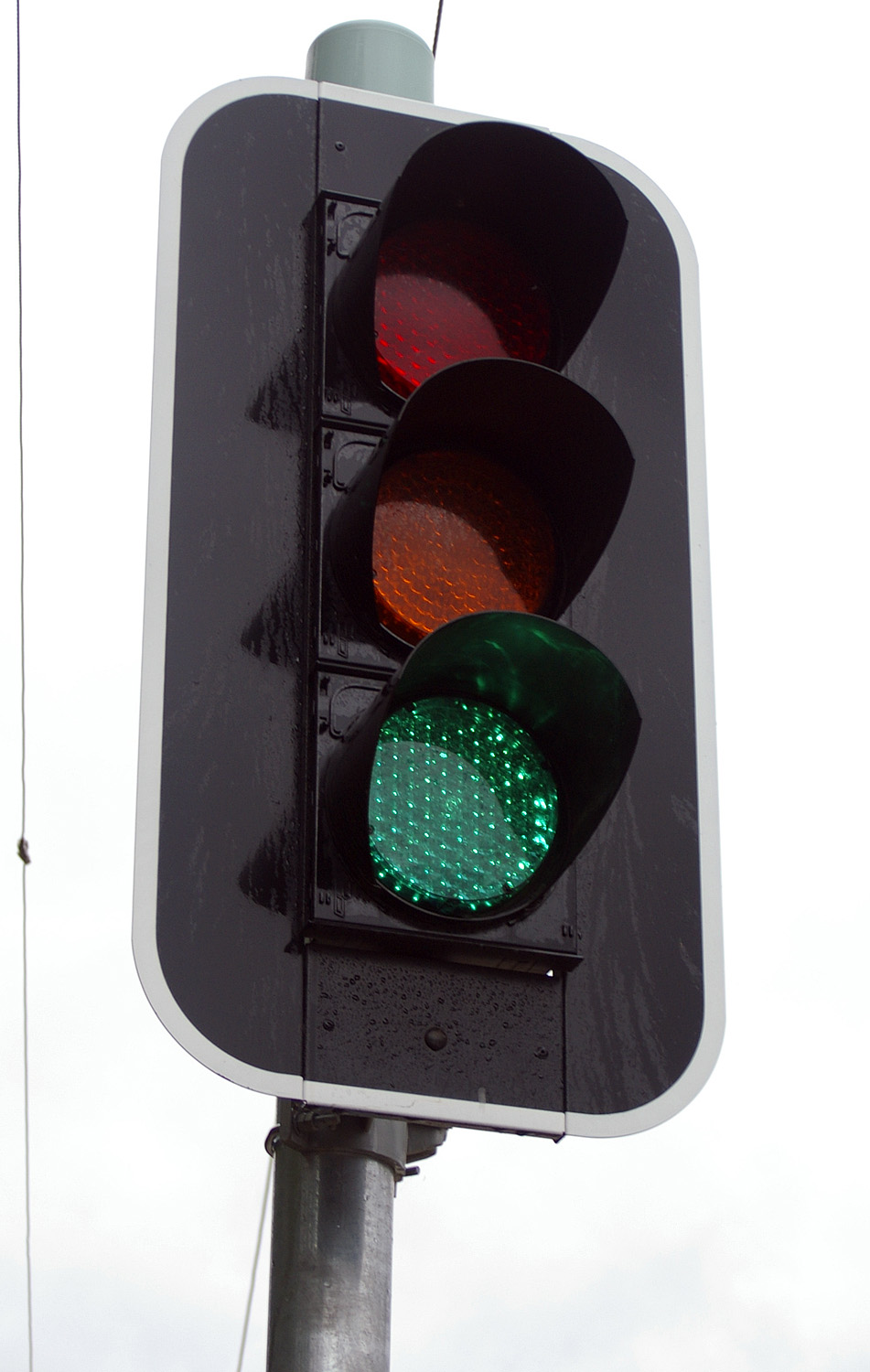

（一）机动车信号灯（圆盘灯）
竖向安装时灯色由上向下为红、黄、绿（GB 14886 第 6.1.1 条）。

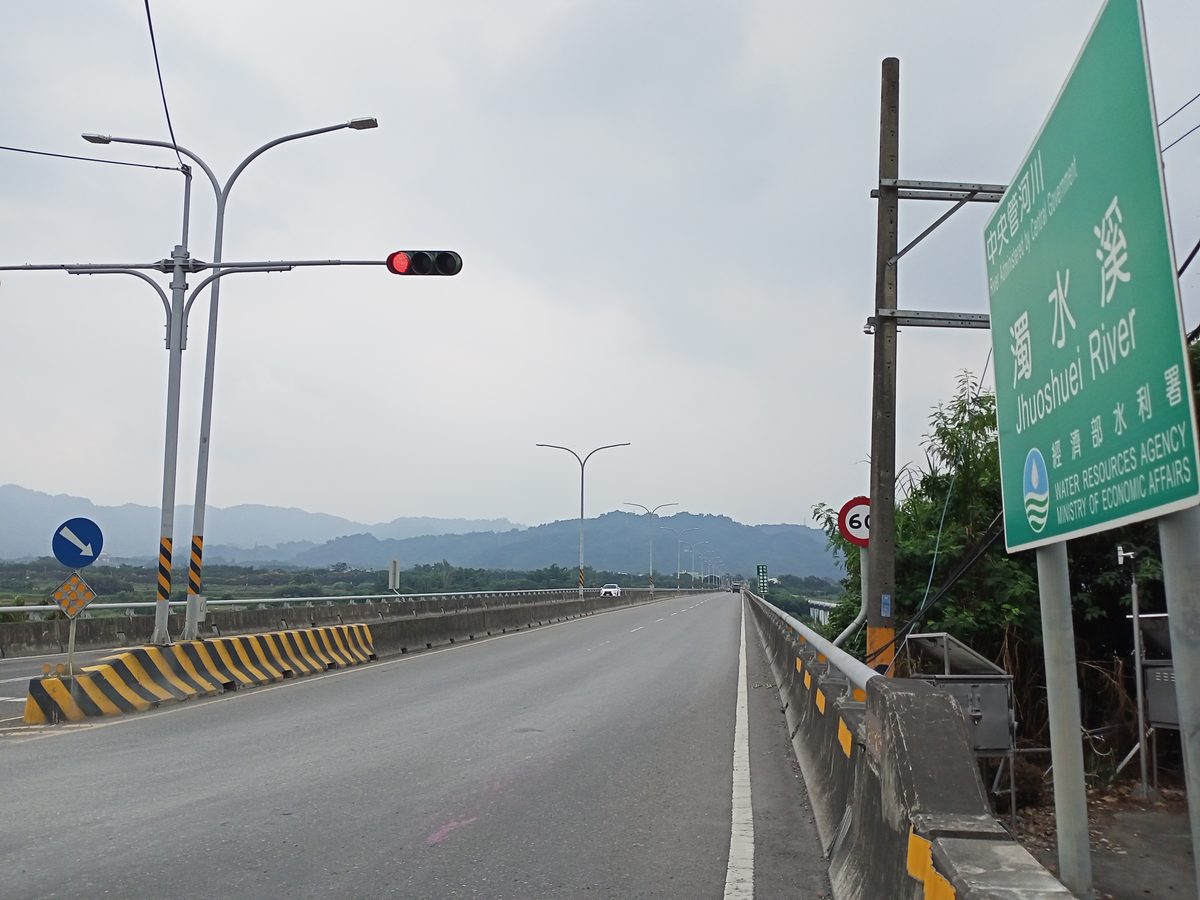

实拍对照：

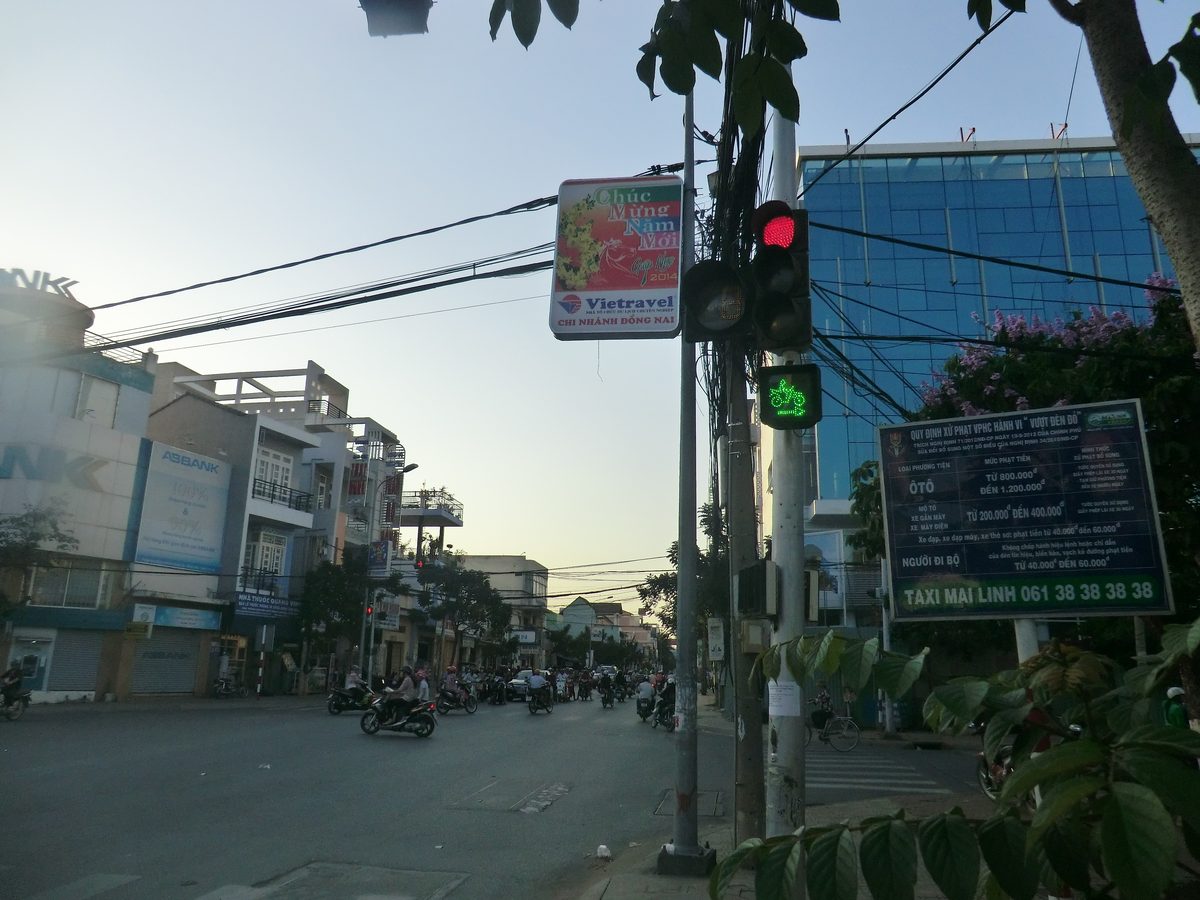

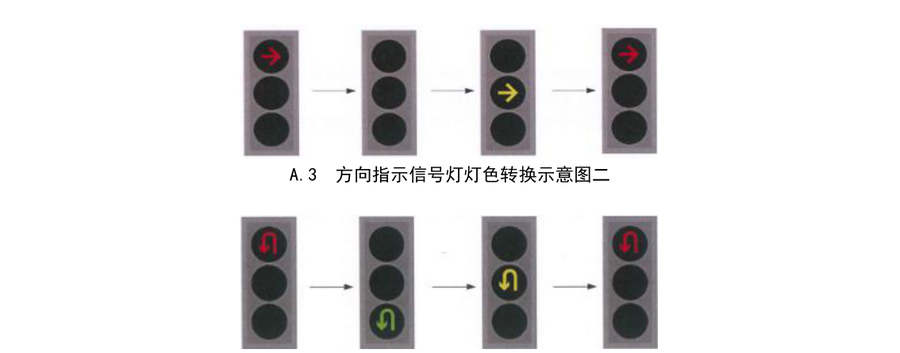

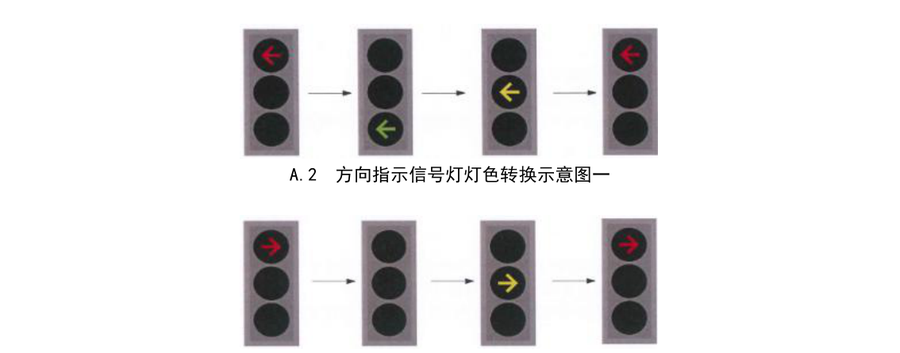

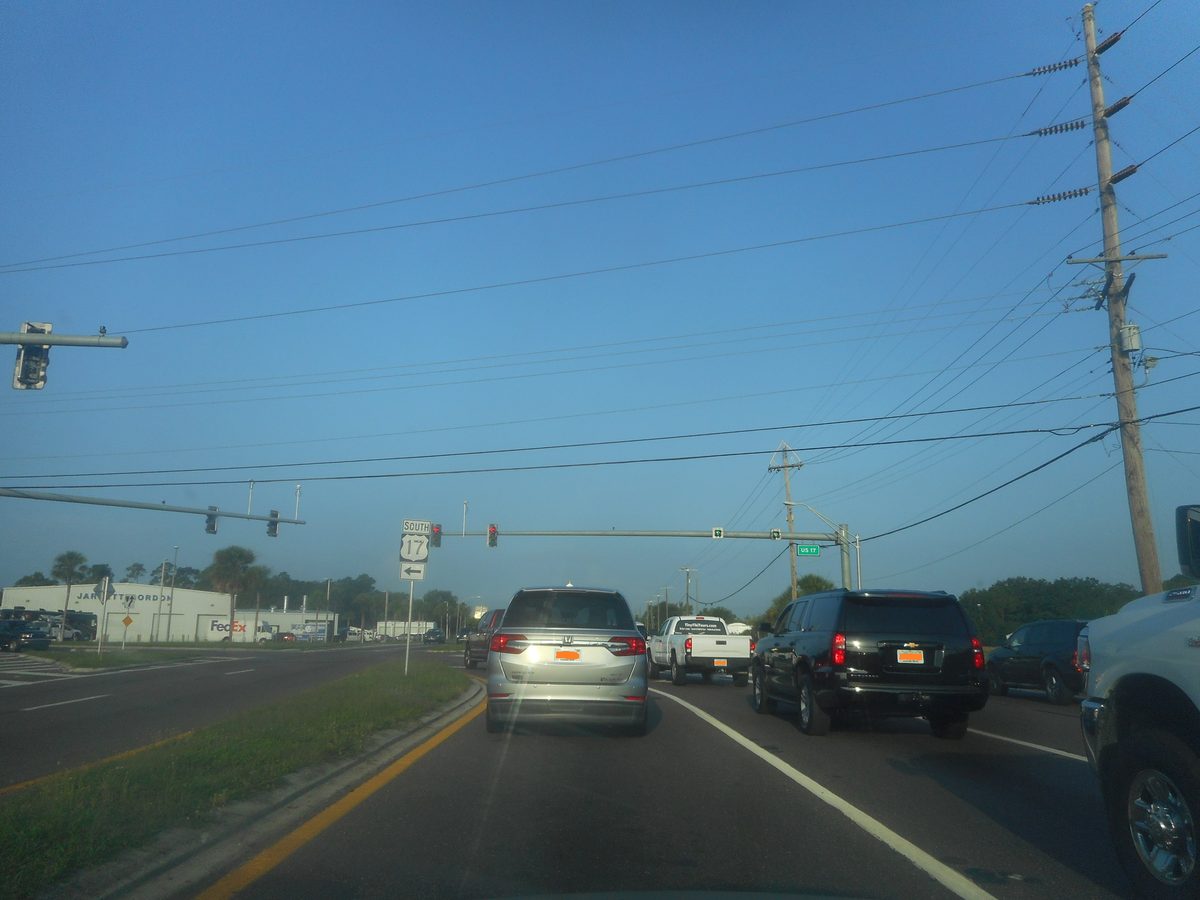

（二）方向指示信号灯（箭头灯）
箭头方向向左、向上、向右分别表示左转、直行、右转（实施条例第 41 条）。

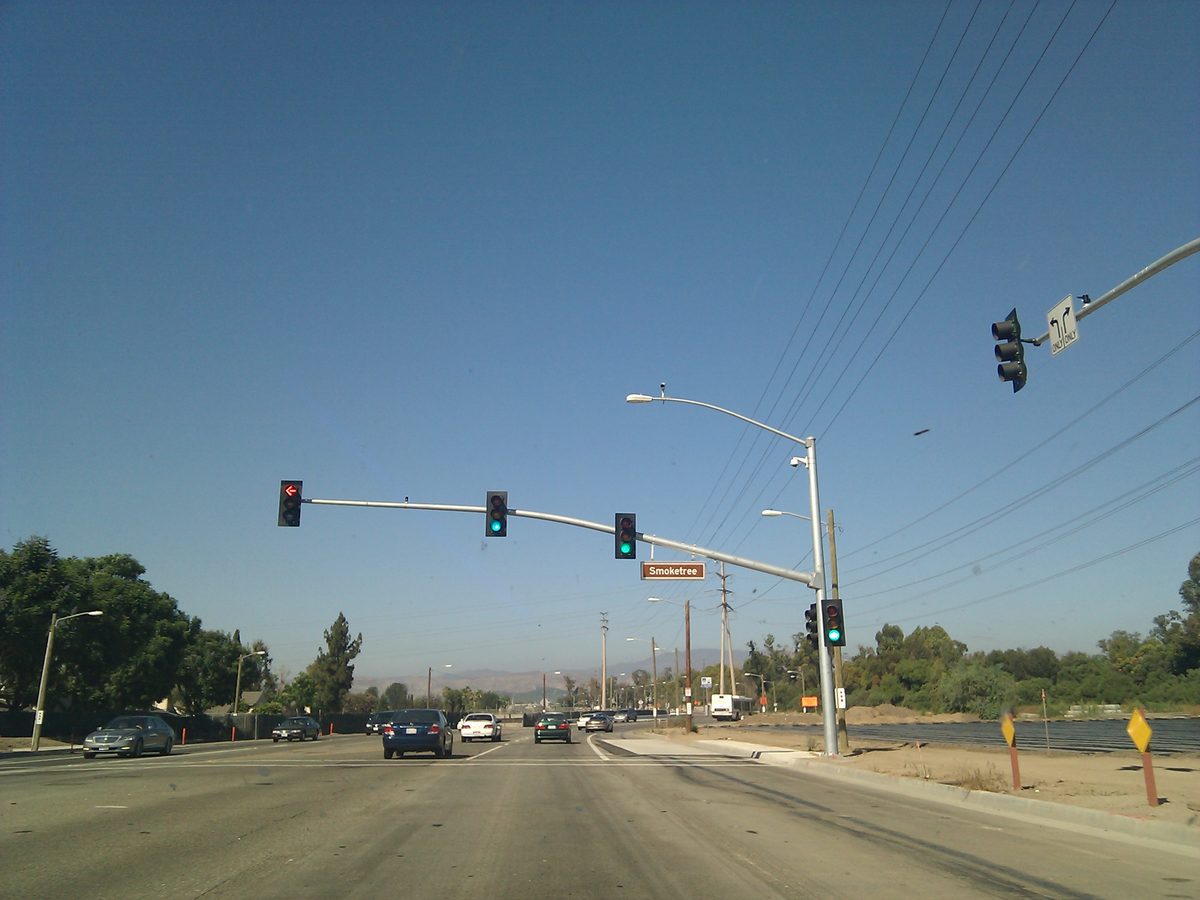

实拍对照：

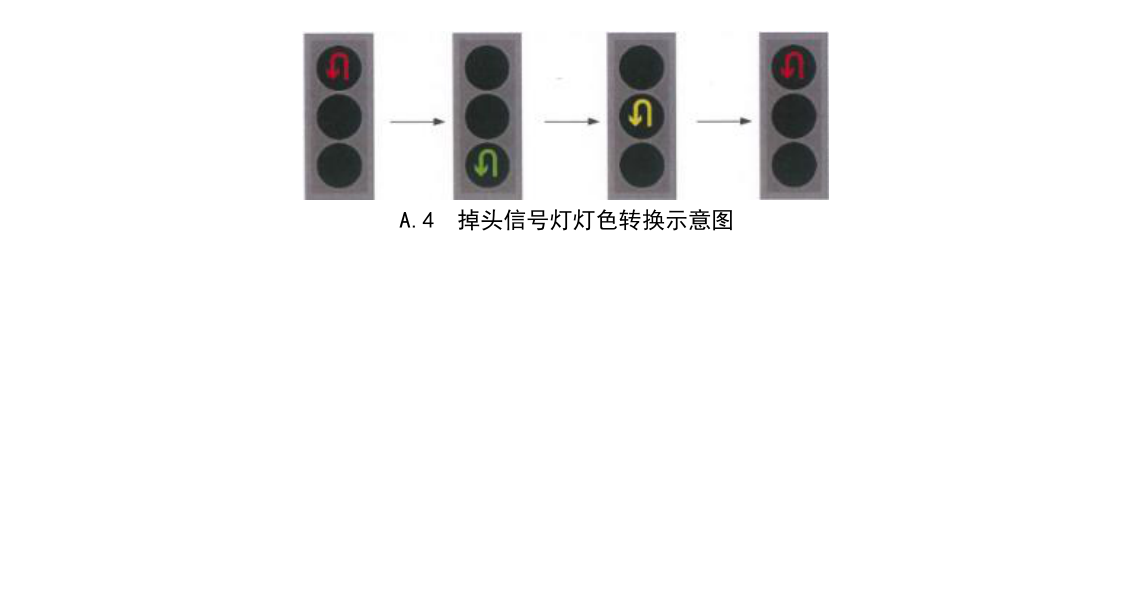

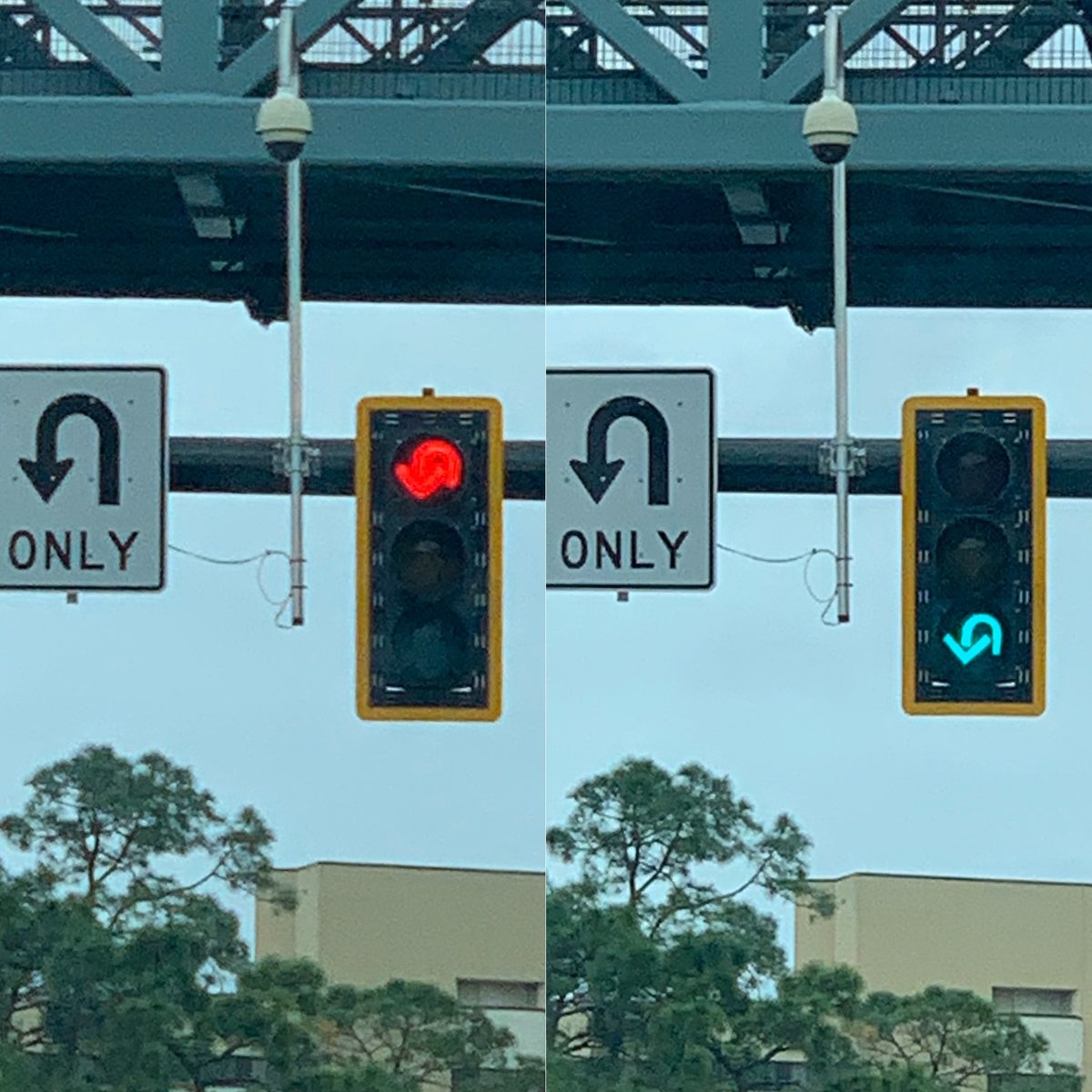

掉头信号灯（国标图 A.4）：绿色掉头箭头亮时准许掉头，红色掉头箭头亮时禁止掉头。

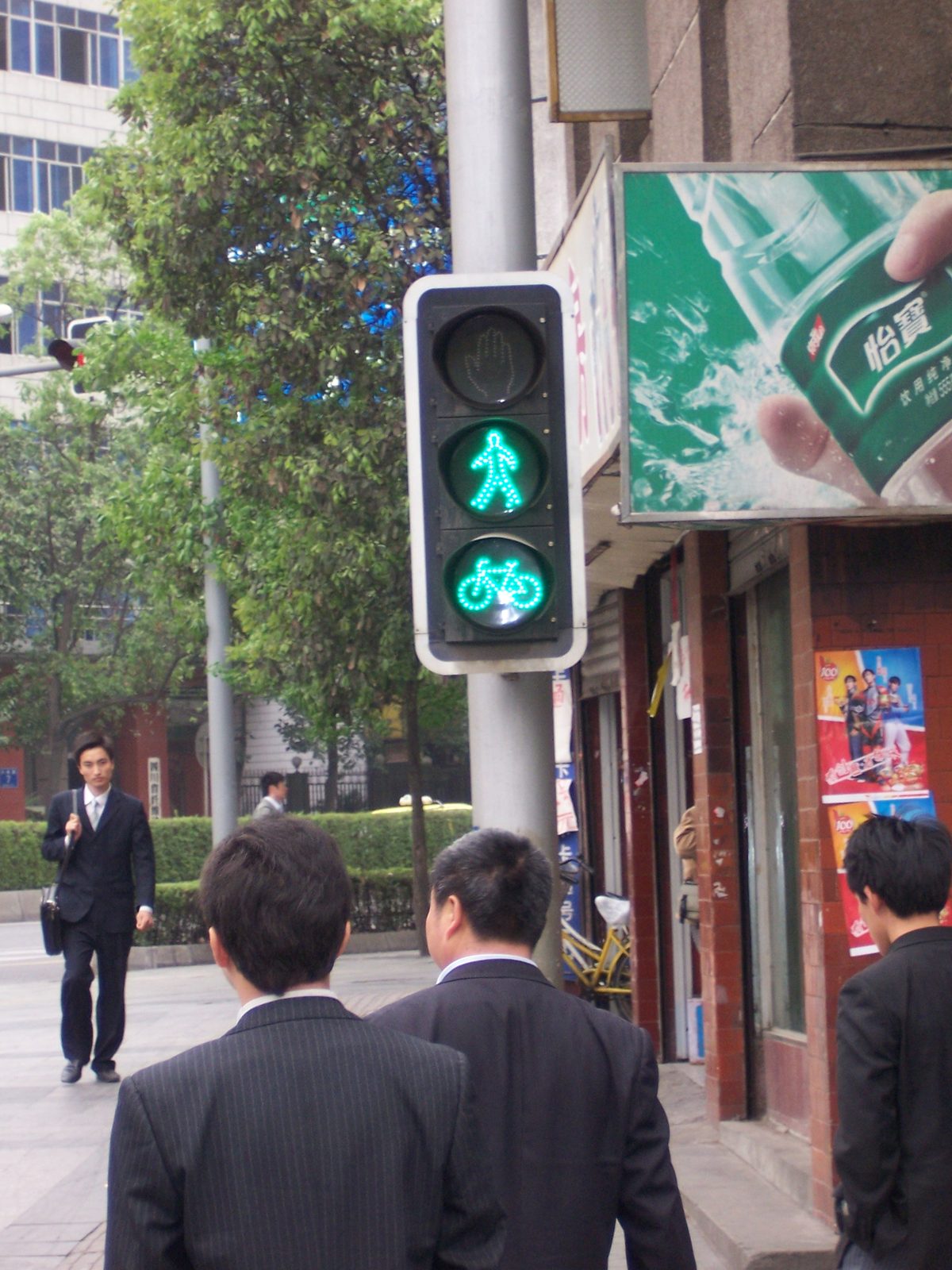

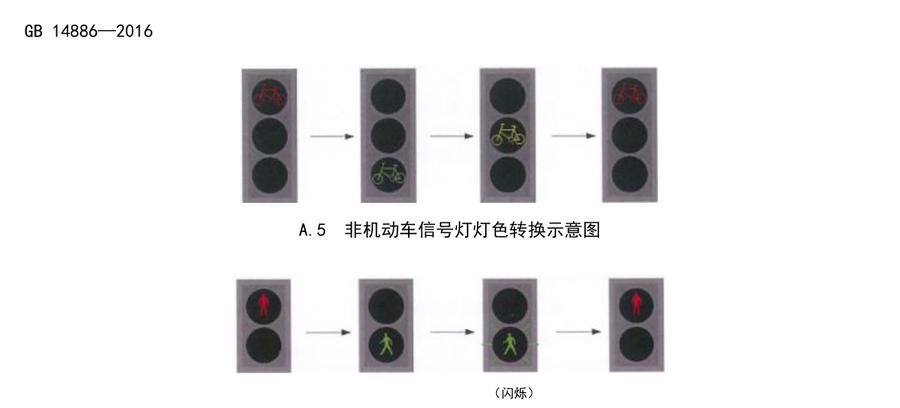

（三）非机动车信号灯
带自行车图案的红/绿灯。
实拍对照（中国·成都）：

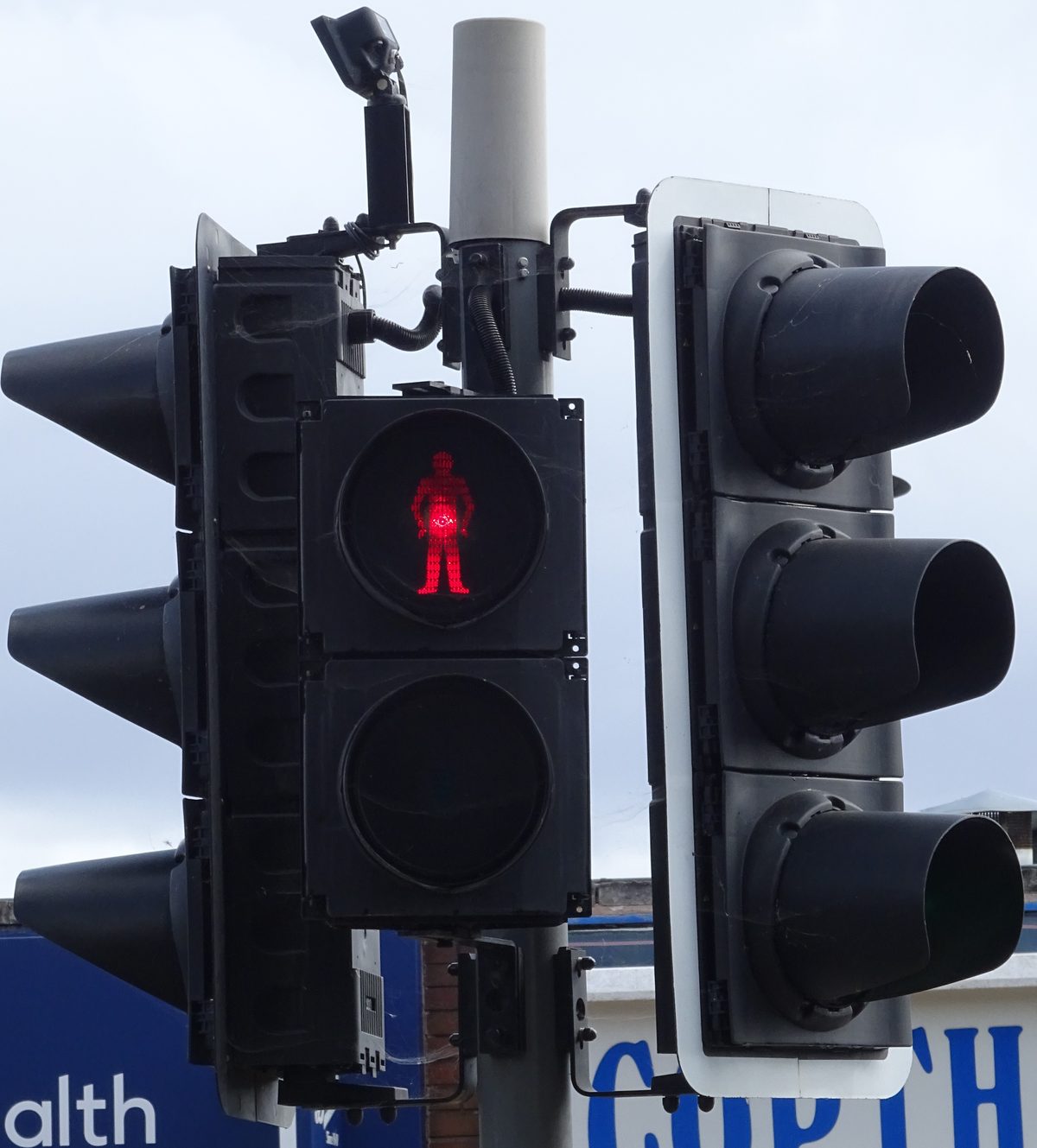

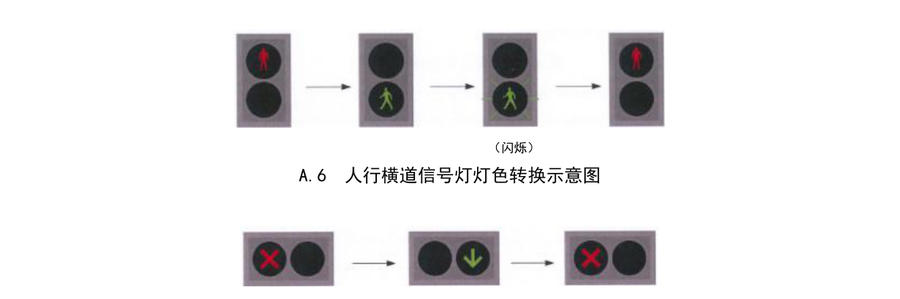

（四）人行横道信号灯
采用竖向安装，灯色由上向下为红、绿（GB 14886 第 6.1.1 条）；红灯显示站立行人、绿灯显示行走行人。

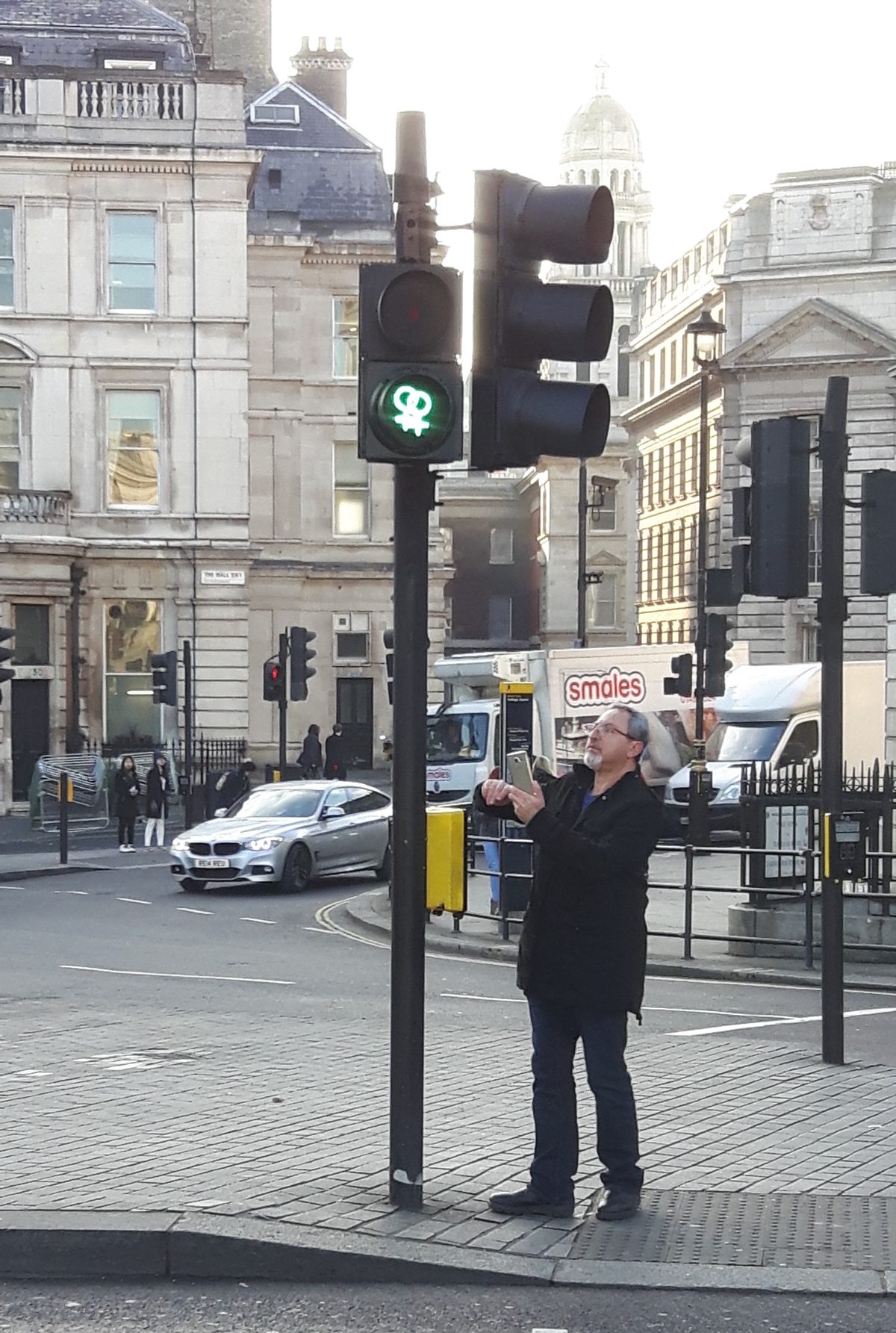

实拍对照：

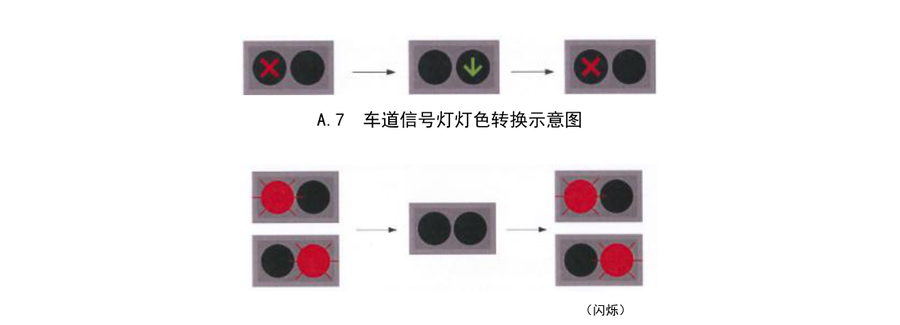

（五）车道信号灯
悬于车道上方：绿色向下箭头准许本车道通行，红色叉形灯禁止本车道通行（实施条例第 40 条）。

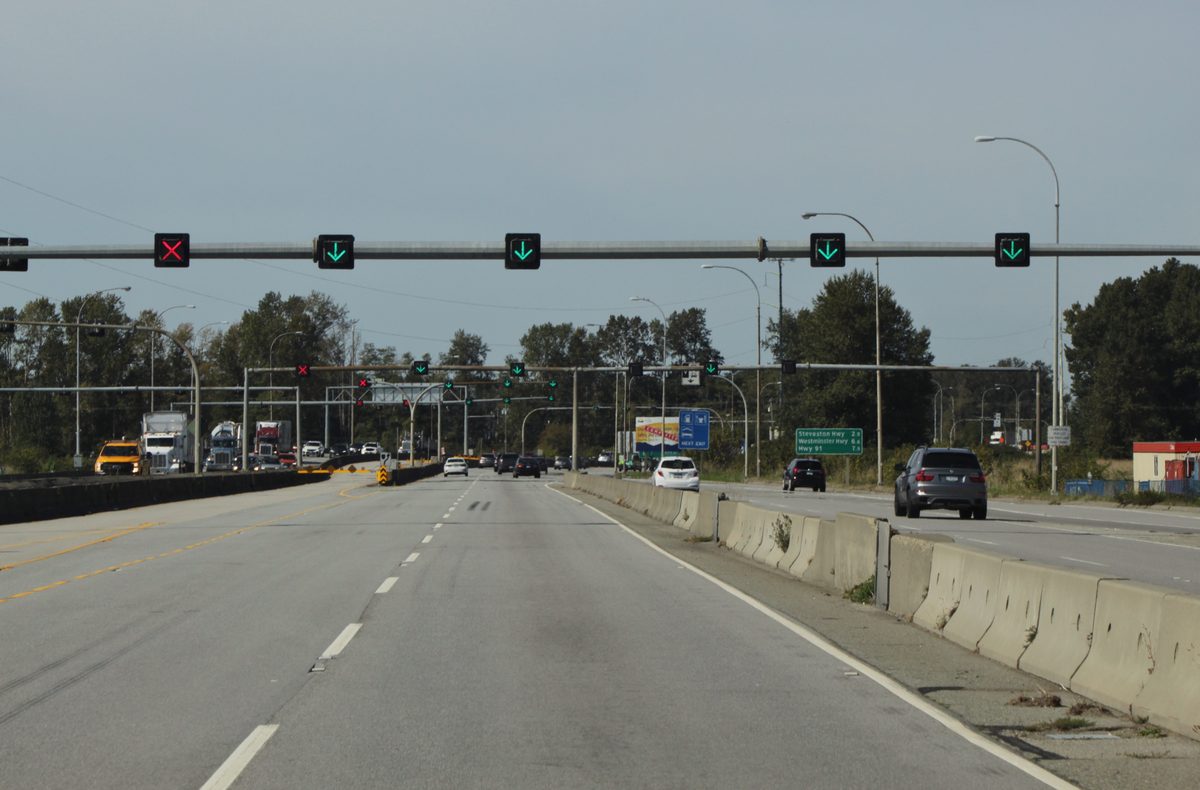

实拍对照：

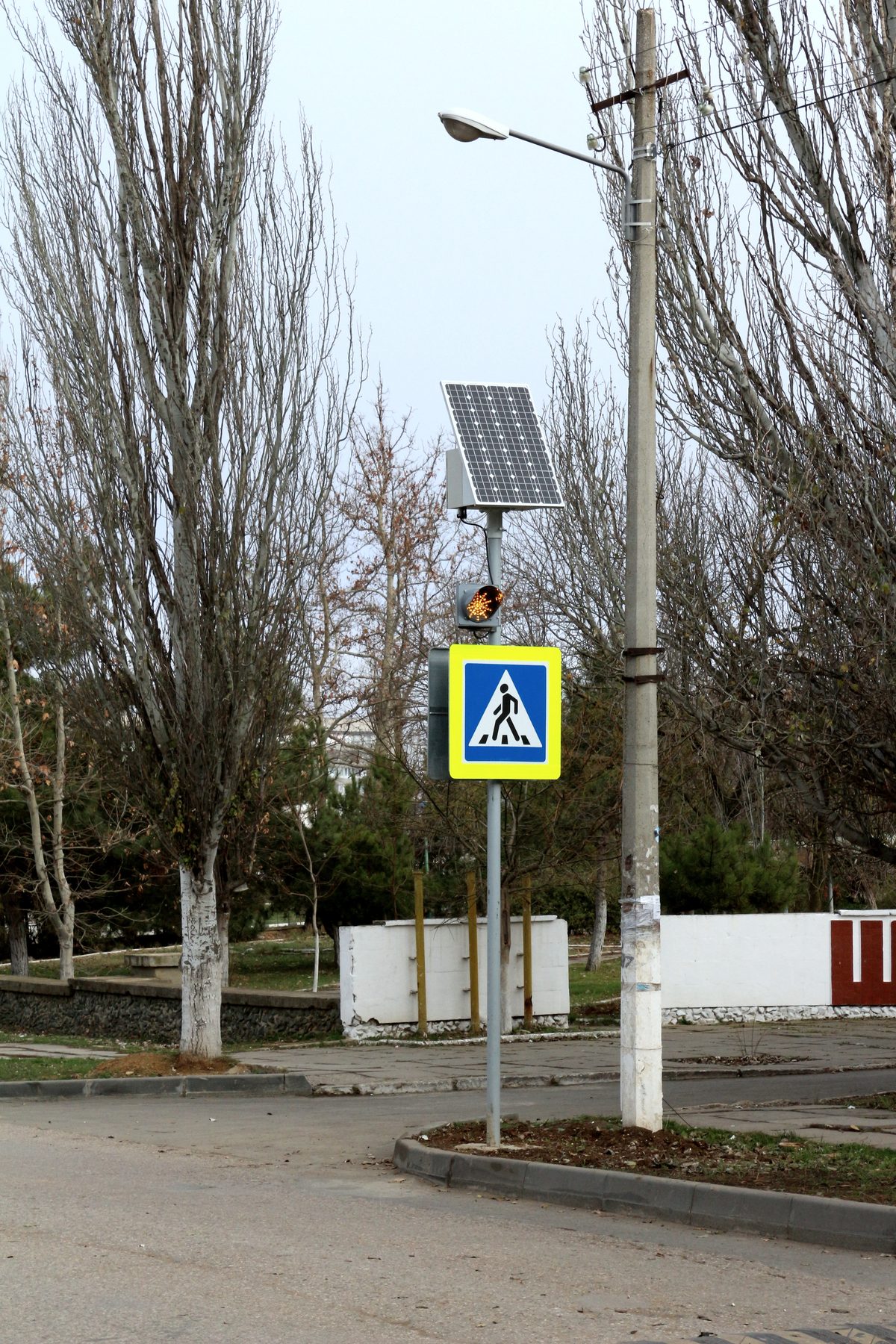

（六）闪光警告信号灯（黄闪）
持续闪烁的黄灯，提示车辆、行人通行时注意瞭望、确认安全后通过（实施条例第 42 条）。黄闪不是"停"也不是"行"。
实拍对照：

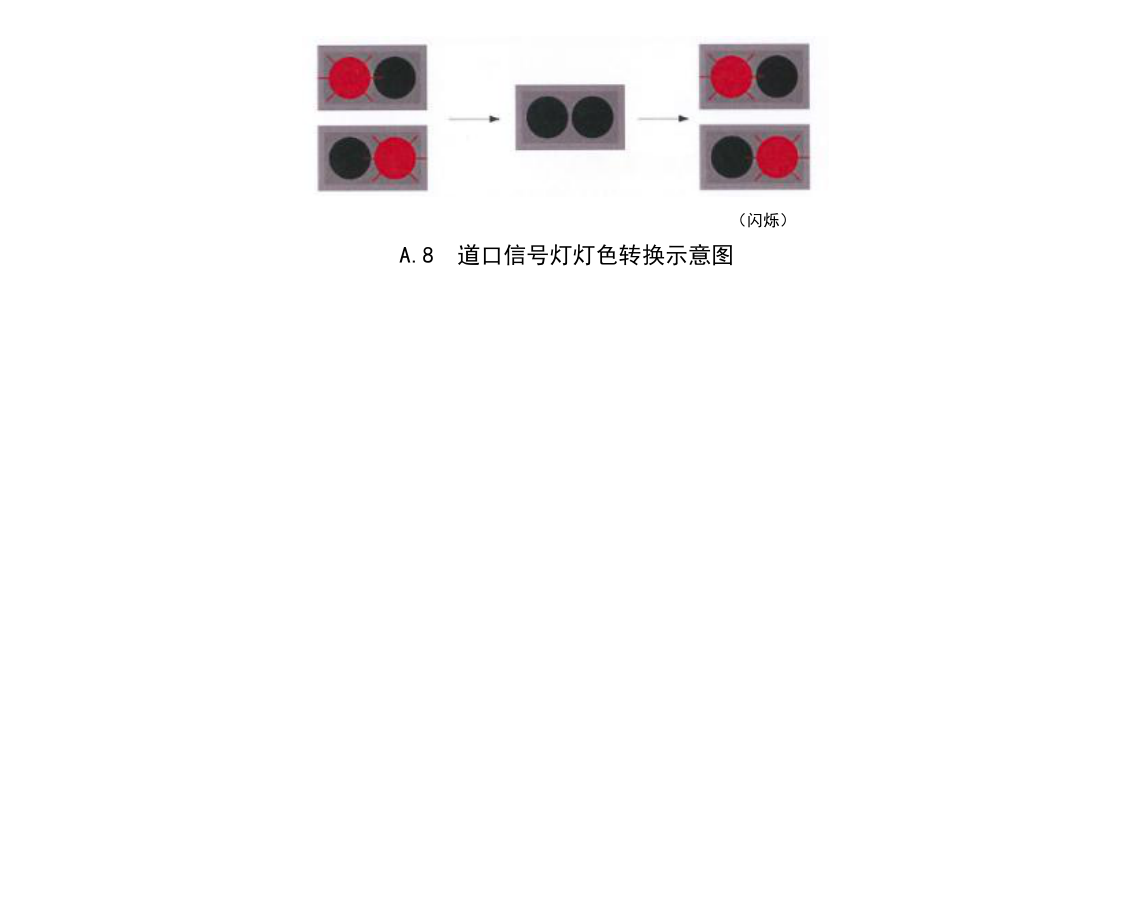

（七）道路与铁路平面交叉道口信号灯
两个红灯交替闪烁或一个红灯亮时，禁止车辆、行人通行；红灯熄灭时，允许通行（实施条例第 43 条）。
2.1.2 圆盘灯（机动车信号灯）通行规则——实施条例第 38 条
| 灯色 | 规则 | 备注 |
|---|---|---|
| 🟢 绿灯 | 准许通行，但转弯车辆不得妨碍被放行的直行车辆、行人 | 绿灯不是"绝对路权"，转弯要让直行和行人 |
| 🟡 黄灯 | 已越过停止线的车辆可以继续通行；未越线的应当停车 | 抢黄灯未越线通过属于"不按交通信号灯指示通行"（记 6 分） |
| 🔴 红灯 | 禁止通行。但右转车辆在不妨碍被放行的车辆、行人的情况下可以通行（圆盘红灯、且无右转箭头灯时） | 有右转箭头红灯的，箭头红灯亮时禁止右转 |
关键考点
- 圆盘红灯右转可行（不妨碍被放行者时）；箭头红灯按箭头执行；
- 黄灯判断依据是停止线，不是路口边线；
- 未设非机动车灯、人行横道灯的路口，非机动车和行人按机动车信号灯通行。
2.1.3 人行横道信号灯——实施条例第 39 条
- 绿灯亮：准许行人通过人行横道；
- 红灯亮：禁止行人进入人行横道，但已进入的可以继续通过或在道路中心线处停留等候。
2.1.4 车道信号灯——实施条例第 40 条
- 绿色箭头灯亮：准许本车道车辆按指示方向通行；
- 红色叉形灯（或红色箭头灯）亮：禁止本车道车辆通行。
2.1.5 方向指示信号灯——实施条例第 41 条
箭头方向向左、向上、向右分别表示左转、直行、右转；掉头箭头同理。
2.1.6 闪光警告信号灯（黄闪）——实施条例第 42 条
持续闪烁的黄灯提示：注意瞭望、确认安全后通过。常见于夜间车流少的路口。
2.1.7 铁路道口信号灯——实施条例第 43 条
- 两个红灯交替闪烁或一个红灯亮：禁止车辆、行人通行；
- 红灯熄灭：允许通行（仍须观察确认无火车）。
2.1.8 信号灯的组合形式（GB 14886-2016 第 6 章）
排列总规则（第 6.1.1 条）：机动车信号灯、方向指示信号灯、非机动车信号灯竖向安装时，灯色排列由上向下为红、黄、绿；横向安装时由左到右为红、黄、绿。人行横道信号灯竖向安装，由上向下为红、绿。
常规组合（表 5）——最常考的两个：
| 组合 | 样式 | 适用 |
|---|---|---|
| 常规组合 1 | 一组红黄绿圆盘灯（竖装或横装） | 左转车少、不需要左转专用相位的路口；或直行与左转车道共用的路口 |
| 常规组合 2 | 两组灯：左转方向指示灯组 + 圆盘灯组（各为红黄绿） | 设有左转专用道且左转车多的路口；圆盘绿灯+左转箭头红灯=直行右转可走、左转禁行；圆盘红灯+左转箭头绿灯=左转可走、直行禁行、右转在不妨碍时可行 |
图示（截取自 GB 14886-2016 表 5/表 6 的"图示"栏）：
| 常规组合 1·竖向 | 常规组合 1·横向 | 常规组合 2·竖向（两组） | 常规组合 2·横向（两组） |
|---|---|---|---|
 |  |  |  |
特殊组合（表 6）：三组灯（圆盘灯组+左转箭头组+右转箭头组），较少使用；仅用于行人非机动车密集、设有右转专用道的市中心路口，单独控制右转。
